RSA306使用您的電腦和泰克SignalVu-PC? RF 信號分析軟件，為9 kHz ~ 6.2 GHz信號提供實時頻譜分析、流式捕獲和深入信號分析功能，而且價格經濟，攜帶異常方便，特別適合現場、工廠或科研應用。
主要性能指標
9 kHz ~ 6.2 GHz 頻率范圍，滿足各種分析需求
+20 dBm ~ -160 dBm 測量范圍
Mil-Std 28800 Class 2 環境、撞擊和振動規范，適用于嚴酷的條件
在 6.2 GHz 整個頻寬中快速掃描 (每秒 2 次)，迅速檢測未知信號
40 MHz采集帶寬可以對現代標準執行寬帶矢量分析
以100% 檢測概率捕獲持續時間最短 27 μs 的信號
主要特點
使用標配泰克 SignalVu-PC? 軟件，獲得全功能頻譜分析功能
17 種頻譜和信號分析測量顯示可支持幾十種測量類型
地圖繪制、調制分析、WLAN、LTE 和藍牙標準選項支持脈沖測量、播放記錄的文件、信號勘測和頻率/相位穩定測量
EMC/EMI 預一致性測試和調試 - CISPR 檢測器, 預定標準, 極限線, 簡便設置附件, 環境特點捕獲, 故障分析, 報告生成
DataVu-PC 軟件能夠在可變帶寬中實現多臺記錄
實時頻譜/ 三維頻譜圖顯示，使查找瞬態信號和干擾的時間達到最小
標配應用編程接口 (API)，適用于 Microsoft Windows 環境
MATLAB 儀器驅動程序，用于儀器控制工具箱
流式捕捉技術，記錄長期事件
三年保修
應用
學術/教育
工廠或現場維護、安裝和維修
經濟型設計和制造
搜尋干擾
RSA306B：一種全新的儀器類別
RSA306B提供了全功能頻譜分析和深入的信號分析功能，任何以前的產品都無法比肩其價格。通過使用最新商用接口及計算能力，RSA306B把信號采集與測量分開，明顯降低了儀器硬件的成本。數據分析、存儲和重放都在電腦、平板電腦或筆記本電腦上進行。從采集硬件中單獨管理PC，可以簡便地升級計算機，最大限度地減少I(mǎi)T管理問題。
SignalVu-PC?軟件和API，支持深入分析和快速編程交互
RSA306B運行SignalVu-PC，這一強大的程序是泰克高性能信號分析儀的基礎。SignalVu-PC 提供了以前經濟型解決方案中沒有提供的深入分析功能。DPX 頻譜/三維頻譜圖的實時處理在電腦中進行，進一步降低了硬件的成本。需要編程接入儀器的客戶既可以選擇SignalVu-PC 編程接口，也可以使用標配的應用編程接口(API)，其提供了一套豐富的命令和測量功能。.另外還為API 提供了MATLAB 驅動程序，可以與MATLAB 和儀器控制工具箱一起使用。
DataVu-PC 多儀器記錄和分析軟件，支持大型記錄
DataVu-PC 軟件可以使用獨立設置同時控制兩臺頻譜分析儀。您可以監測寬頻寬，同時在儀器范圍內任何頻率上以最高 40 MHz 帶寬記錄數據。一旦記錄完畢， DataVu-PC 可以根據幅度和頻率模板特點查找和標記關注的信號，而不需要手動檢查長記錄。在最多 2,000,000 個脈沖上提供脈沖測量。
SignalVu-PC 基本版中包括的測量
免費的 SignalVu-PC 程序的基本功能遠遠不只是基本功能。下表概括了SignalVu-PC 免費軟件中包括的測量。
| 通用信號分析 | |
| 頻譜分析儀 | 1 kHz ~ 6.2 GHz 頻寬 三條光跡外加數學光跡和三維頻譜圖光跡 5 個標記，包括功率、相對功率、積分功率、功率密度和 dBc/Hz 功能 |
| DPX 頻譜/頻譜圖 | 實時顯示頻譜，以 100% 檢測概率在 40 MHz 頻寬中偵聽 27 μs 信號 |
| 幅度、頻率、相位隨時間變化、RF I 和 Q 隨時間變化 | 基本矢量分析功能 |
| 時間概況/導航器 | 可以方便地設置采集和分析時間，在多個域中進行深入分析 |
| 頻譜圖 | 使用二維或三維瀑布圖分析和再分析信號 |
| AM/FM 收聽 | 收聽 FM 和 AM 信號，并記錄到文件中 |
| 模擬調制分析 | |
| AM、FM、PM 分析 | 測量關鍵 AM、FM、PM 參數 |
| 射頻測量 | |
| 雜散信號測量 | 用戶自定義極限線和區域，在儀器整個范圍內自動進行頻譜違規測試；可以保存和調用四條軌跡；選項 SVQP 提供了 CISPR 準峰值和平均值檢測器 |
| 頻譜輻射模板 | 用戶自定義模板或特定標準模板 |
| 占用帶寬 | 測量 99% 功率、-xdB 下降點 |
| 通道功率和 ACLR | 可變通道和相鄰/交替通道參數 |
| MCPR | 完善靈活的多通道功率測量 |
| CCDF | 互補累積分布函數，繪制信號電平統計變化圖 |
RSA306B及SignalVu-PC為現場和實驗室提供了基礎測量和高級測量功能

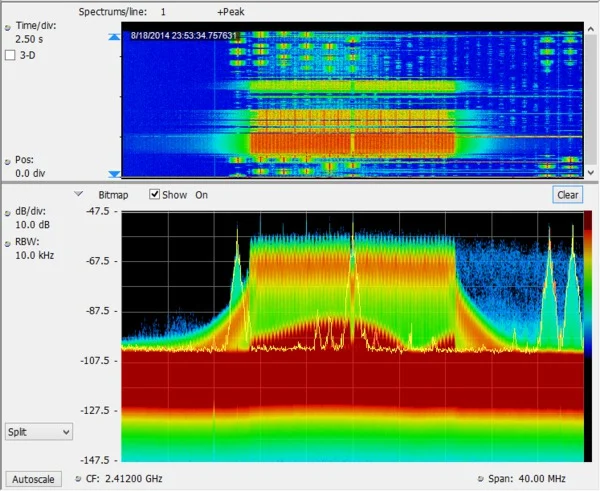

看到您以前從未看到的細節：RSA306B 的 40 MHz 實時帶寬與 SignalVu-PC 的處理能力相結合，為您顯示每一個信號，在使用高性能電腦時可顯示最短持續時間為 27 μs 的信號。下圖顯示了WLAN 傳輸( 綠色和橙色)，在屏幕中重復出現的窄信號是一只藍牙接入探頭。三維頻譜圖( 屏幕上方部分) 在時間上把這些信號清楚地分開，顯示任何信號碰撞。

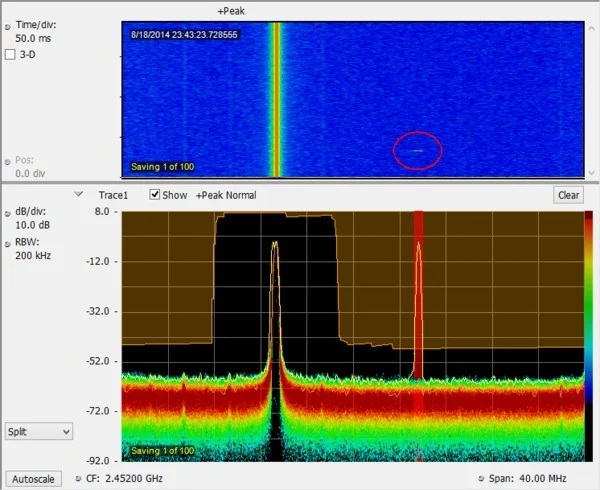

監測變得異常簡便。頻譜模板測試捕獲頻域中發現的瞬態信號細節，如間歇性干擾。模板測試可以設置成停止采集、保存采集、保存圖片、發送聲音警報。下圖顯示了為監測一個頻段違規而創建的頻譜模板( 頻譜畫面上的橙色部分)。發生了一個持續時間為125μs的瞬態信號，違反了模板，違規用紅色顯示。在紅色違規區域上方的三維頻譜圖( 圓圈) 中可以清楚地看到瞬態信號。

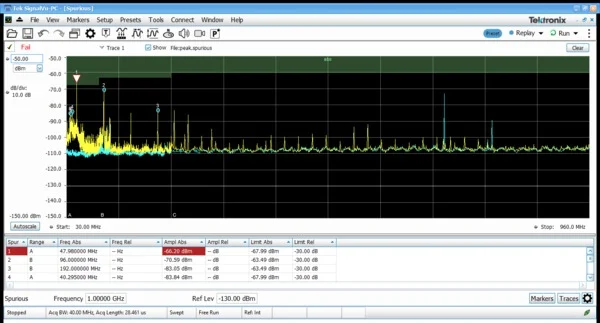

RSA306B和SignalVu-PC可以簡便地執行EMI預一致性測試和診斷測量。可以在校正文件中輸入和存儲變送器、天線、前置放大器和電纜增益/損耗，可以使用SignalVu-PC的標準雜散測量功能，為測試確定極限行。下圖顯示了 30MHz ~ 960 MHz 測試，其中陰影部分是 FCC Part 15 Class A 極限。藍色譜線是捕獲的環境特點。違規記錄在圖下的結果表中。可以使用選項 SVQP 增加 CISPR 準峰值和平均值檢測器。
可以使用選項 EMCVU 增加 EMC 預一致性測試解決方案。此選項支持許多預定義的限制線。它還新增了一個向?qū)?，用于輕松一鍵設置建議的天線、LISN 和其他 EMC 附件。在使用新 EMC-EMI 顯示時，您只能在出現故障時使用耗時的準峰值以便加快測試。此顯示也提供一鍵環境測量。檢查工具用于在本地測量感興趣的頻率，無需掃描。

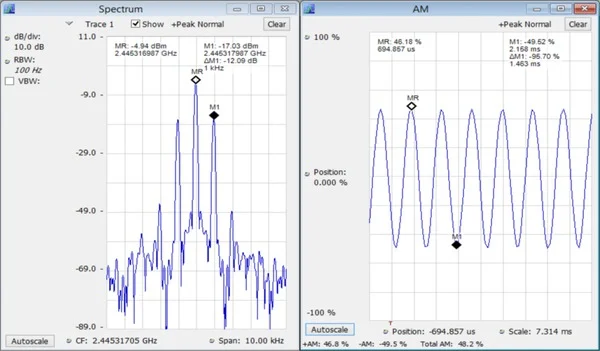

SignalVu-PC 標配AM 和FM 信號分析功能。下面的屏幕圖顯示了把載波調制到48.9% 總AM 的1 kHz 音調幅度。頻譜畫面上使用標記以1 kHz 偏置距載波12.28 dB 測量調制邊帶。調制畫面同時查看相同的信號，顯示了AM 隨時間變化及+Peak、-Peak 和總AM 測量。選項SVA 提供了模擬音頻調制高級測量，包括SINAD、THD 和調制速率。
SignalVu-PC特定應用許可
SignalVu-PC提供了大量的面向應用的測量和分析許可，包括：
通用調制分析(27 種調制類型，包括16/32/64/256 QAM、QPSK、O-QPSK、GMSK、FSK、APSK)
使用 CISPR 峰值、準峰值和平均值檢測器進行 EMC/EMI 分析
對第 1 期和第 2 期信號進行 P25 分析
對802.11a/b/g/j/p、802.11n、802.11ac 進行 WLAN 分析
LTE? FDD 和 TDD 基站 (eNB) 小區號和 RF 測量
基本速率、低能耗和 Bluetooth 5 的 Bluetooth? 分析。部分支持增強數據速率
地圖和信號強度
脈沖分析
AM/FM/PM/ 直接音頻測量，包括 SINAD、THD
播放記錄的文件，包括在所有域中進行全面分析
信號分類和勘測

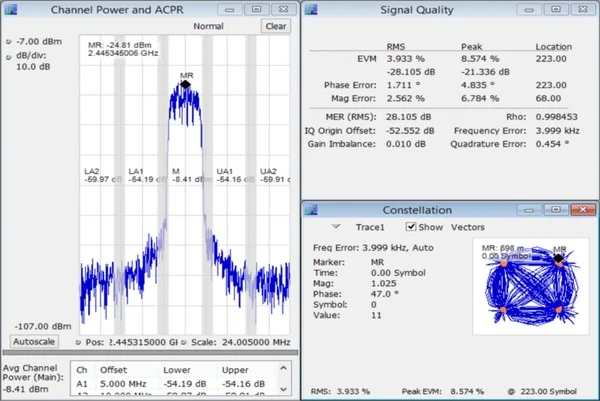

調制分析應用SVM提供了多個調制質量顯示畫面。下面的截圖顯示了標準通道功率/ACLR測量及QPSK信號的星座圖和矢量信號質量測量。

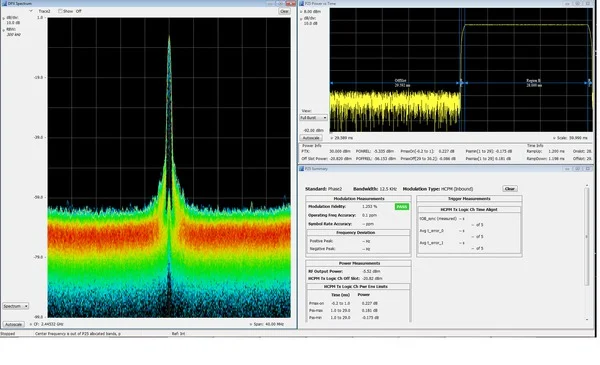

SignalVu-PC應用SV26在APCO P25信號上迅速執行基于標準的發射機健康校驗。下圖顯示了使用頻譜分析儀監測第二期信號中的異常事件，同時執行發射機功率、調制和頻率測量。

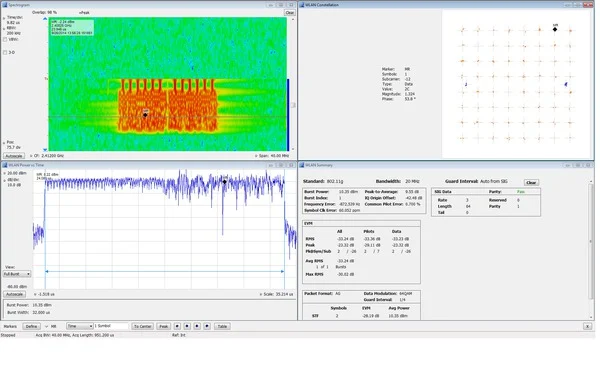

可以方便地進行完善的WLAN 測量。在下面所示的802.11g 信號中，三維頻譜圖顯示了初始導頻序列，后面是主信號突發。數據包的調制自動檢測為64 QAM，顯示為星座圖。數據摘要顯示EVM 為-33.24 db RMS，突發功率測得10.35dBm。SignalVu-PC應用程序適用于帶寬高達40 MHz的802.11a/b/j/g/p、802.11n和802.11ac。
增加了兩個新選項，幫助您在時域、頻域和調制域中進行基于 Bluetooth SIG 標準的發射機 RF 測量。選件 SV27 支持 RF 規定的基本速率和低能耗發射機測量。TS.4.2.0 和 RF-PHY.TS.4.2.0 測試規范它還解調并提供增強數據速率數據包的符號信息。選件 SV31 支持藍牙 5 標準（LE 1M、LE 2M、已編碼 LE）和核心規范中規定的測量。這兩個選件也解碼所傳輸?shù)奈锢韺訑?shù)據并使用顏色編碼符號表中的數據包字段以便清晰標識。

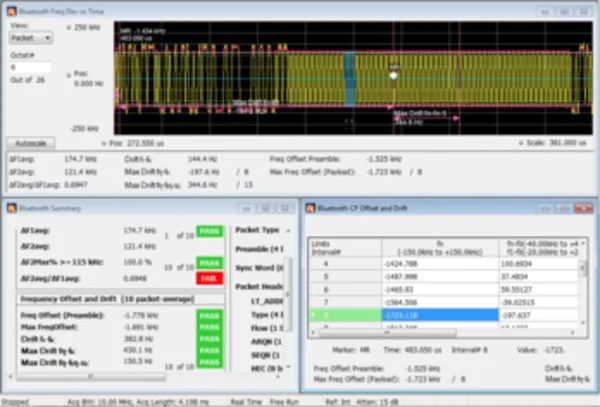

提供了測試通過/失敗結果，支持量身定制的極限。下面的測量顯示了方差相對于時間關系、頻率偏置和漂移、測量摘要及測試通過/失敗結果。

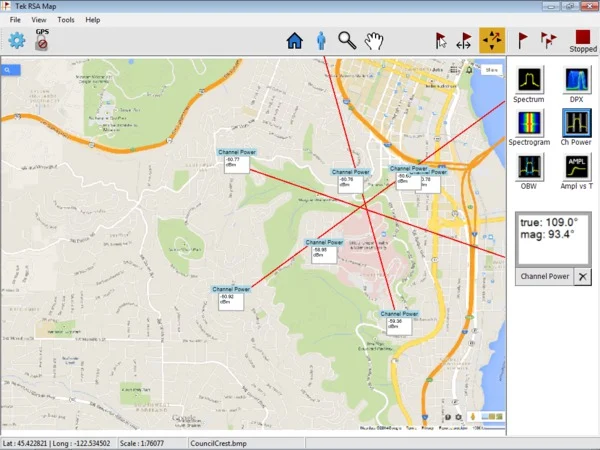

SignalVu-PC MAP應用實現了干擾搜尋和位置分析功能。方位角功能可以在繪制的測量地圖上畫線或畫箭頭，指明進行測量時天線指向的方向，確定干擾位置。還可以創建和顯示測量標簽。
應用 SV28 實現了下述 LTE 基站發射機測量：
小區 ID
通道功率
占用帶寬
鄰道泄漏比(ACLR)
頻譜輻射模板(SEM)
TDD的發射機關閉功率
基準信號 (RS) 功率
有四種預置用于加快預一致性測試和確定小區號。這些預置被定義為小區號、ACLR、SEM、頻道功率和 TDD Toff 功率。測量滿足 3GPP TS 第 12.5 版中的定義，支持所有基站類別，包括微微小區和家庭基站。報告測試通過/不通過信息，支持所有通道帶寬。

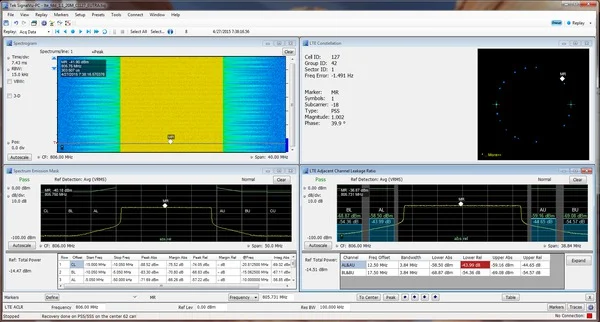

小區號預置在星座圖中顯示一級同步信號 (PSS) 和二級同步信號 (SSS)。它還提供頻率誤差。
ACLR 預置測量 E-UTRA 和 UTRA 鄰道，支持不同的UTRA芯片速率。在沒有輸入時，ACLR 還支持根據測得的噪聲進行噪聲校正。ACLR和SEM都在掃描模式(默認狀態)下運行，或在要求的測量帶寬低于40 MHz時在更快的單次采集(實時)模式下運行。
信號分類應用(SV54)支持專家系統指引，協助用戶對信號分類。它提供了多個圖形工具，可以迅速創建關心的頻譜區域，可以高效地對信號分類。頻譜曲線模板疊加在軌跡上方時提供了信號形狀指引，同時顯示了頻率、帶寬、通道編號和位置，可以迅速進行校驗?？梢匝杆俸?jiǎn)便地對WLAN、GSM、W-CDMA、CDMA、藍牙標準和增強數據速率、LTE FDD和TDD及ATSC信號分類?？梢詮腍500/RSA2500信號數據庫庫中導入數據庫，簡便地轉換為新的軟件庫。

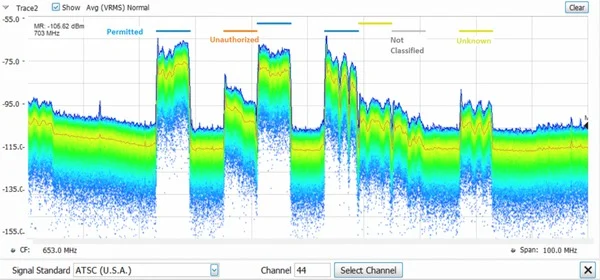

上面是典型的信號勘測。這一勘測是電視廣播頻段的一部分，7個區域被聲明為允許（Permitted）、未知（Unknown）或未授權（Unauthorized），每個區域分別用色條指明。

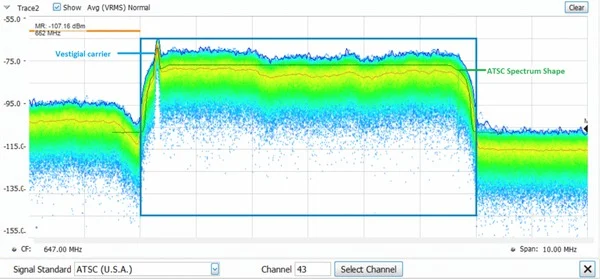

在這個圖中，我們選擇了單個區域。由于我們已經聲稱這是ATSC視頻信號，因此ATSC信號的頻譜模板疊加顯示在區域中。信號與頻譜模板匹配度非常高，包括信號下方的殘留載波、ATSC廣播的特點。
可以使用SignalVu-PC及地圖繪制功能手動指明現場測量的方位角，大大提升三角測量工作。新增智能天線，能夠把其方向報告給SignalVu-PC，自動實現這一過程。在搜尋干擾的過程中自動繪制測量的方位角/方位，可以大大加快搜索干擾源使用的時間。泰克作為完整的干擾搜尋解決方案的一部分提供Alaris DF-A0047手持式尋向天線，頻率覆蓋范圍為20 MHz -8.5 GHz (選配9 kHz-20 MHz)。用戶只需松開天線上的控制按鈕，SignalVu-PC Map就會自動記錄方位角信息和選定測量。完整的 DF-A0047 天線技術數據可以參見單獨的天線產品技術資料，從網址：www.Tektronix.com 查找。

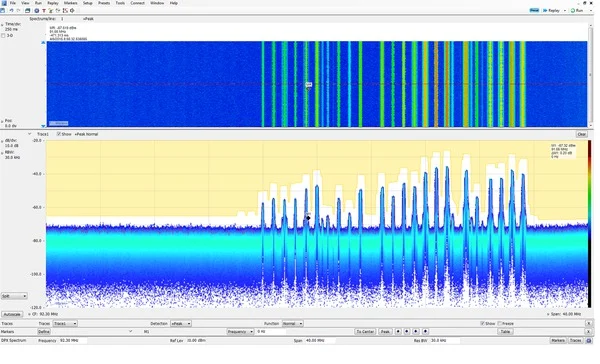

播放記錄的信號可以把觀察等待頻譜違規的時間從幾小時縮短到幾分鐘，您可以在桌面上復核記錄的數據。記錄長度只受存儲介質容量限制，記錄是SignalVu-PC中標配的基本功能。SignalVu-PC應用SV56播放可以全面分析所有SignalVu-PC 測量數據，包括DPX三維頻譜圖。在播放過程中保持最短信號時長指標?？梢詧?zhí)行AM/FM音調解調。提供了可變頻寬、解析帶寬、分析長度和帶寬。可以在記錄的信號上執行頻率模板測試，支持最高40 MHz頻寬，模板違規操作包括蜂鳴、停止操作、保存軌跡、保存圖像、保存數據?？梢赃x擇并循環播放的各個部分，重復考察關心的信號。播放可以是無隙的，也可以插入時隙，縮短復核時間。實時速率播放保證了AM/FM解調的保真度，提供了與實際時間1:1播放。記錄的時鐘時間在三維頻譜圖標記中顯示，與真實世界事件相關。在下圖中，正在重播FM頻段，使用一個模板檢測頻譜違規，同時偵聽92.3 MHz中心頻率的FM信號。
DataVu-PC 多儀器記錄和分析軟件，支持大型記錄
DataVu-PC 軟件可以使用獨立設置同時控制兩臺頻譜分析儀。您可以監測寬頻寬，同時在儀器范圍內任何頻率上以最高 40 MHz 帶寬記錄數據。一旦記錄完畢， DataVu-PC 可以根據幅度和頻率模板特點查找和標記關注的信號，而不需要手動檢查長記錄。在最多 2,000,000 個脈沖上提供脈沖測量。
USB頻譜分析儀使用的儀器控制器
在此輸入有關概念的簡要描述（可選）。

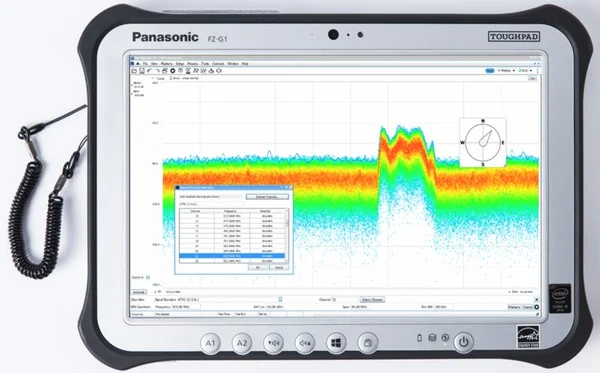

泰克作為RSA306B選項及單機版提供Panasonic FZ-G1平板電腦。在從泰克購買時，F(xiàn)Z-G1配置的指標如下。為泰克配置的平板電腦有許多選項和功能在松下銷售的基本FZ-G1中沒有提供。
在從泰克購買時，F(xiàn)Z-G1 預裝了 SignalVu-PC 軟件，包括自定義編程顯示設置和前面板按鈕，優化了 SignalVu-PC 體驗。
此外，泰克已經測試 FZ-G1，確保這一配置滿足所有 USB 頻譜分析儀規定的實時性能。
儀器控制器的主要指標
Windows 10 專業版操作系統
Intel? Core i5-5300U 2.30GHz 處理器(中國版為 i5-4310U 2.00GHz)
8GB RAM 256 GB
256 GB固態硬盤
10.1" (25.6 cm) 日光下可讀屏幕
10點多觸點+模數轉換器屏幕加標配輸入筆界面
USB 3.0 + HDMI端口, 第二個 USB端口
Wi-Fi, Bluetooth?和4G LTE多載波移動寬帶，支持衛星GPS
經過MIL-STD-810G認證(4' 跌落, 撞擊, 振動, 雨水, 塵土, 沙粒, 高度, 冷凍/解凍, 高溫/低溫, 溫度驟變, 濕度, 易爆氣體)
經過IP65認證的密封全天候設計
集成麥克風
集成揚聲器
屏幕上和按鈕式音量和靜音控制
集成備用電池，支持熱插拔蓄電池
3年保修，帶有商業級支持(由松下在本地區提供)
