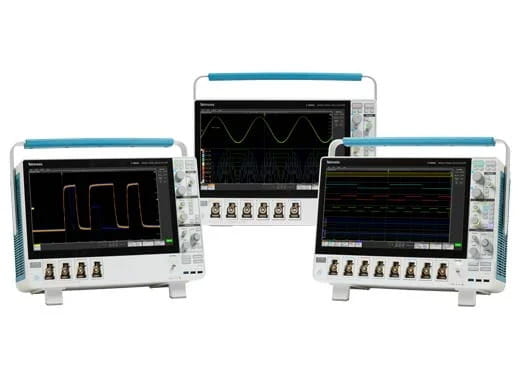

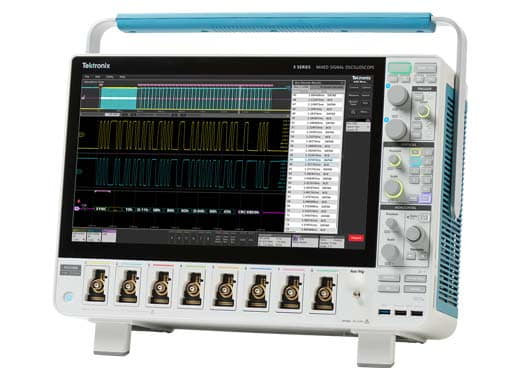

5 系列 B MSO 混合信號示波器通過高保真波形、富有洞察力的測量、獨特的頻譜分析和靈活的探測技術，全面了解您的設計。體驗深受各地工程師青睞的直觀用戶界面。
富有洞察力的測量

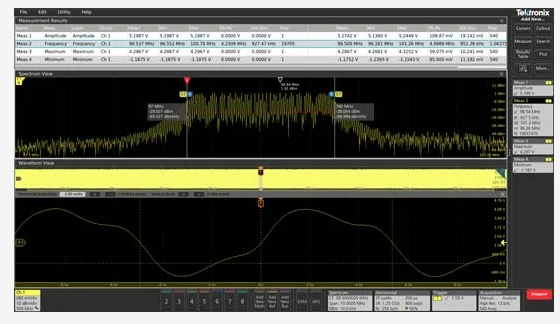

使用高分辨率 12 位模數轉換器查看信號詳細信息。查看多通道光譜分析、測量統計數據、表格和趨勢圖，隨時換個角度思考。
1.25 GHz 時為 12 位分辨率，50 MHz 時為 16 位分辨率
內置 DDC 支持多通道同步頻譜分析
結果表、測量統計數據、直方圖和和趨勢圖視圖
高級解決方案
5 系列支持廣泛的特定應用測量，滿足您的各種需求。單獨添加高級分析程序包或安裝應用程序包，以處理更多不同的工作。
支持超過 25 種串行協議，覆蓋常見的接口
先進的單相和三相功率分析程序包
確保信號完整性和電源完整性的測量工具
可選的 Windows? 操作系統讓您可以運行 PC 軟件
查看更多信號的更多方法
使用多功能輸入和先進的探測技術，您可以看到更多信息。
多達 8 個 FlexChannel? 輸入，支持多達 8 個模擬或 64 個數字信號，以及一個外部觸發輸入
包括 500 MHz 或 1 GHz 探頭，輸入電容僅為 3.9 pF
TekVPI 探頭接口支持廣泛的有源探頭、差分探頭、絕緣探頭和電流探頭

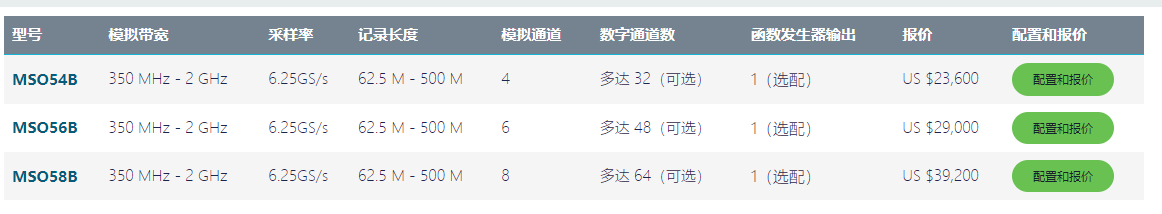

規格概述
輸入通道
4、6 或 8 個 FlexChannel 輸入。
每個 FlexChannel 提供 1 個模擬信號輸入或連接 TLP0581 探頭實現 8 個數字邏輯輸入
新產品 輔助觸發輸入
帶寬1
350 MHz、500 MHz、1 GHz、2 GHz
采樣率
6.25 GS/s
記錄長度 1
在所有模擬/數字通道上最高為 500 M 樣點
內部數據存儲器 1
新產品 250 GB 可移動固態硬盤
協議解碼 1
超過 25 個協議可用
信號發生器 1
13 種標準波形，加上任意波形
新產品 100 MHz 最大頻率
數字電壓表 2
4 位
觸發頻率計數器 2
8 位
顯示器
15.6 英寸 (385 mm)
TFT 彩色 HD (1,920 x 1,080) 分辨率電容式（多點觸摸）觸摸屏
1 - 可選且可升級
2 - 產品注冊后免費
隨時隨地工作和協作
在實驗室外捕獲數據，并與下一個工作臺或下一個時區的工程師輕松協作。
只需使用 Web 瀏覽器，即可在您自己的網絡中連接并控制示波器
使用 TekScope? PC 分析軟件在聯機或脫機模式下分析示波器的數據，就像使用示波器一樣
可選的 TekDrive 一鍵式云存儲有助于記錄保存和協作
